AMFE en fabricación: ejemplo y plantilla de acciones

Empieza con una función y unos límites

Para un AMFE de proceso (PFMEA), define la operación y su resultado requerido. El AMFE de diseño examina el diseño del producto. ASQ describe una revisión en equipo: incluye a quienes conocen el trabajo, la inspección y el uso posterior.

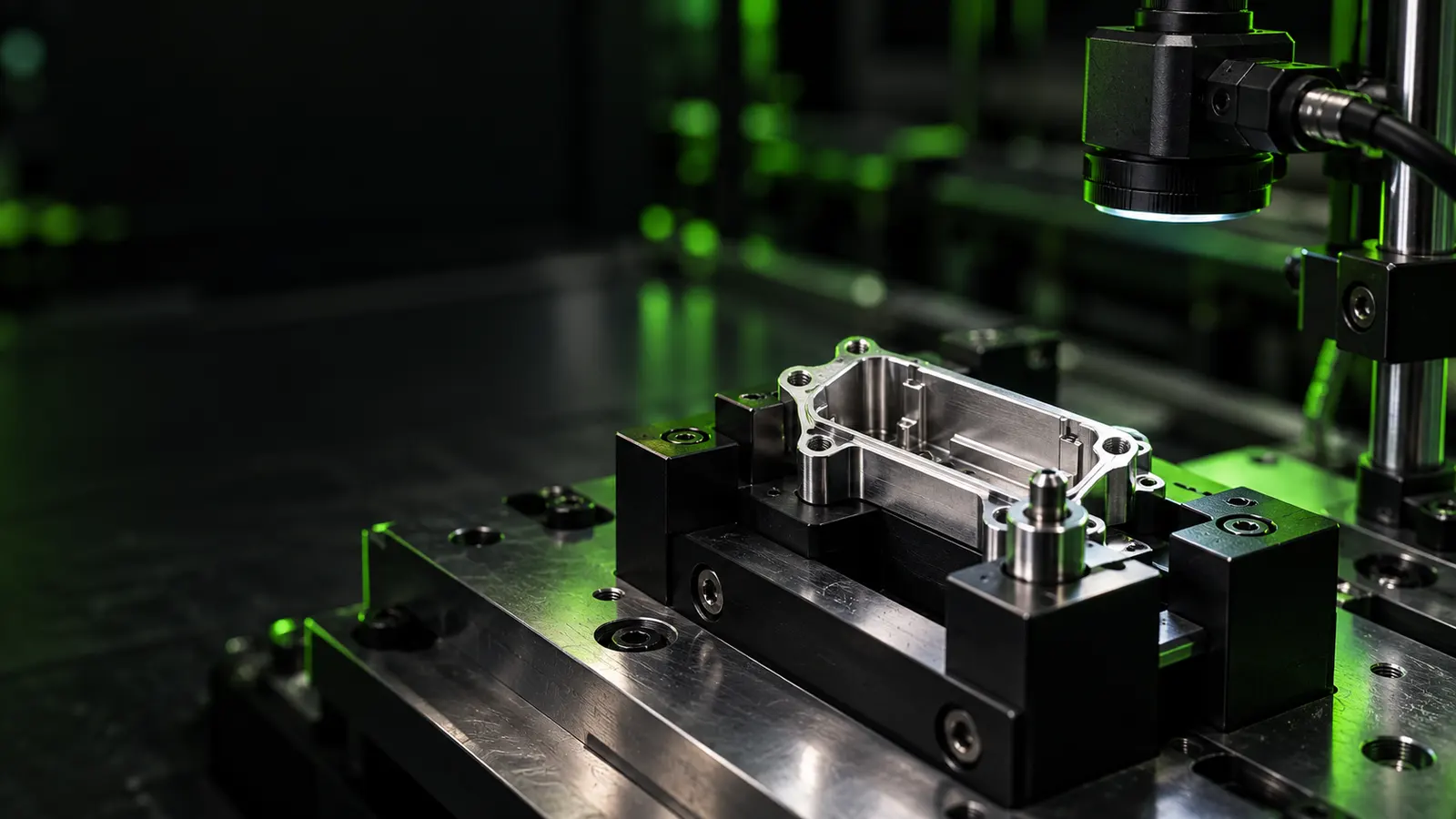

Nuestra operación ficticia inserta un conector en una carcasa antes de atornillarlo. Debe quedar en la orientación indicada sin dañar los contactos. La revisión abarca carga, fijación y entrega a la siguiente operación. No evalúa todos los riesgos eléctricos o de seguridad del producto terminado.

Si el fallo ya ocurrió, usa el análisis de causa raíz para investigar. Incorpora los hallazgos confirmados a la revisión preventiva. Escribir una causa en el AMFE no demuestra que sea real.

Separa modo de fallo, efecto y causa

Escribe una cadena que puedas comprobar en el puesto. “Mala calidad” no permite elegir una prueba. En el ejemplo, el modo es un conector atornillado al revés; el efecto, una carcasa que no encaja en la siguiente operación; y una posible causa, un útil simétrico.

La inspección visual posterior al atornillado es un control de detección. Un útil que impide cargar la orientación invertida actúa sobre la oportunidad de error. AIAG distingue controles de prevención y detección. No atribuyas eficacia a ninguno solo porque aparece en un plano.

Prioriza con el método aplicable

La gravedad describe el efecto, la ocurrencia se refiere a la causa u oportunidad de fallo y la detección a los controles capaces de encontrarlo. Usa las definiciones de tu método y los requisitos del cliente. La falta de pruebas debe quedar como duda abierta, no convertirse en una puntuación baja.

Algunos métodos multiplican gravedad, ocurrencia y detección para obtener el número de prioridad de riesgo: NPR = G × O × D, conocido como RPN en inglés. Las puntuaciones no son probabilidades calibradas y su producto no es una pérdida económica esperada. AIAG anunció en 2019 que el método armonizado AIAG/VDA introdujo la prioridad de acción en lugar del RPN. No es una novedad de 2026.

No copies una regla universal como “NPR menor de 100 es aceptable” ni inventes una tabla de prioridad de acción. Consulta el manual aplicable, sus correcciones y los requisitos del cliente. Este ejemplo no asigna puntuaciones ni acredita cumplimiento en automoción. Los efectos graves requieren revisión competente.

Define la acción y su prueba antes de cerrarla

La propuesta es un alojamiento con posicionamiento único que impida invertir el conector antes del atornillado. Ingeniería de proceso se encarga del cambio y calidad de la comprobación independiente. Registra un plazo real, la revisión del útil y el protocolo antes de empezar. La prueba propuesta aquí no se ha realizado.

En un montaje seguro y separado de producción, prueba la orientación invertida, las variantes aprobadas y los extremos de tolerancia pertinentes. Incluye arranques y cambios de referencia. Comprueba que las piezas correctas siguen entrando sin daño y define la respuesta si el posicionador se desgasta, falta o se anula. No introduzcas defectos deliberados en producto para clientes.

1. Confirma la vía de fallo

   Observa de forma segura la oportunidad de carga incorrecta y conserva las pruebas.

2. Define éxito y fallo

   Indica qué casos invertidos deben bloquearse, qué variantes buenas deben entrar y cómo se detiene la liberación.

3. Ejecuta la prueba aprobada

   Guarda identificadores, montaje, revisión, cada resultado y efectos inesperados. El número de casos depende del riesgo y del plan.

4. Revisa el trabajo normal

   Comprueba cambios, desgaste y posibles anulaciones. Reabre la acción cuando las pruebas contradigan el control declarado.

Detectar mejor no elimina la causa

Una cámara puede encontrar el conector invertido después del atornillado. Podría reducir los defectos que escapan sin evitar el error ni el retrabajo. Prueba piezas buenas y defectuosas conocidas, cambios de iluminación y variantes. Una precisión media alta puede ocultar el modo de fallo importante.

Añadir inspección no hace menos grave el efecto del fallo. Cambia la puntuación de ocurrencia o detección solo con pruebas y reglas que lo justifiquen. Un diseño distinto puede modificar el efecto; una fotografía de inspección más clara normalmente no.

Usa el rendimiento de primera pasada para observar el retrabajo. No atribuyas una mejora posterior al útil sin condiciones comparables. Si añades detección mediante modelos, la guía de calidad predictiva trata su validación por separado.

Conecta el registro con la línea

Lleva el control verificado al plan de control, las instrucciones y el mantenimiento. Define la respuesta cuando falle. “Revisar útil” es demasiado vago: indica característica, método, frecuencia, responsable y reacción.

Copia la plantilla JSON vacía para una cadena de fallo. Ábrela en un editor de texto o impórtala en una herramienta de datos. Es un registro de acciones, no un formulario AMFE completo aprobado por el cliente. Guarda versiones junto al método de puntuación y sus pruebas.

Vrolen está en fase de piloto privado. La relación con la mejora es concreta: conservar qué cambió, por qué y qué pasó después. Una firma no sustituye una prueba de eficacia.
