Prüfen Sie Einsparungen durch reparierte Druckluftleckagen, indem Sie den Kompressorstrom unter vergleichbaren Betriebsbedingungen vor und nach der Reparatur vergleichen. Erfassen Sie Produktion, Systemdruck, Kompressorsteuerung und Messgrenze neben dem kWh-Ergebnis. Weniger Luftbedarf bedeutet nicht denselben Prozentsatz weniger Strom, besonders bei geänderter Steuerungsreaktion. Dieses fiktive Beispiel vergleichbarer Schichten berechnet Energie und eine bedingte Kostendifferenz. Es behandelt weder eine Leckageschätzung noch einen niedrigeren Energie-Stückwert als kausalen Nachweis.
Eine elektrische Vorher-Nachher-Differenz mit klaren Einheiten berechnen.
Druck, Steuerungsverhalten und vergleichbare Produktion prüfen.
Eine bedingte Jahresschätzung von nachgewiesenen Einsparungen trennen.
Elektrische und Produktionsgrenze festlegen
Das Druckluft-Handbuch des US Department of Energy behandelt Leckagereduktion, Kompressorsteuerung und Systemmessung gemeinsam. Die Energiefolge hängt davon ab, wie der Kompressor auf weniger Bedarf reagiert, nicht nur von der entweichenden Luftmenge.
Legen Sie fest, welche Kompressoren und Nebenaggregate der Zähler umfasst. Erfassen Sie möglichst tatsächliche kWh oder berechnen Sie Energie aus den begründet ermittelten mittleren Leistungen je Messintervall. Typenschildleistung mal Schichtstunden ist keine gemessene Ausgangsbasis. Halten Sie den nutzbaren Druck am Verbrauchsort sichtbar.
Zwei ausdrücklich vergleichbare fiktive Schichten gegenüberstellen
In unserem illustrativen Datensatz dauern beide Schichten 8 Stunden und erzeugen 3.600 akzeptierte Einheiten desselben Mixes bei derselben geforderten Druckbedingung von 6,5 bar. Die mittlere elektrische Leistung beträgt anfangs 50 kW und später 45 kW an derselben Messgrenze.

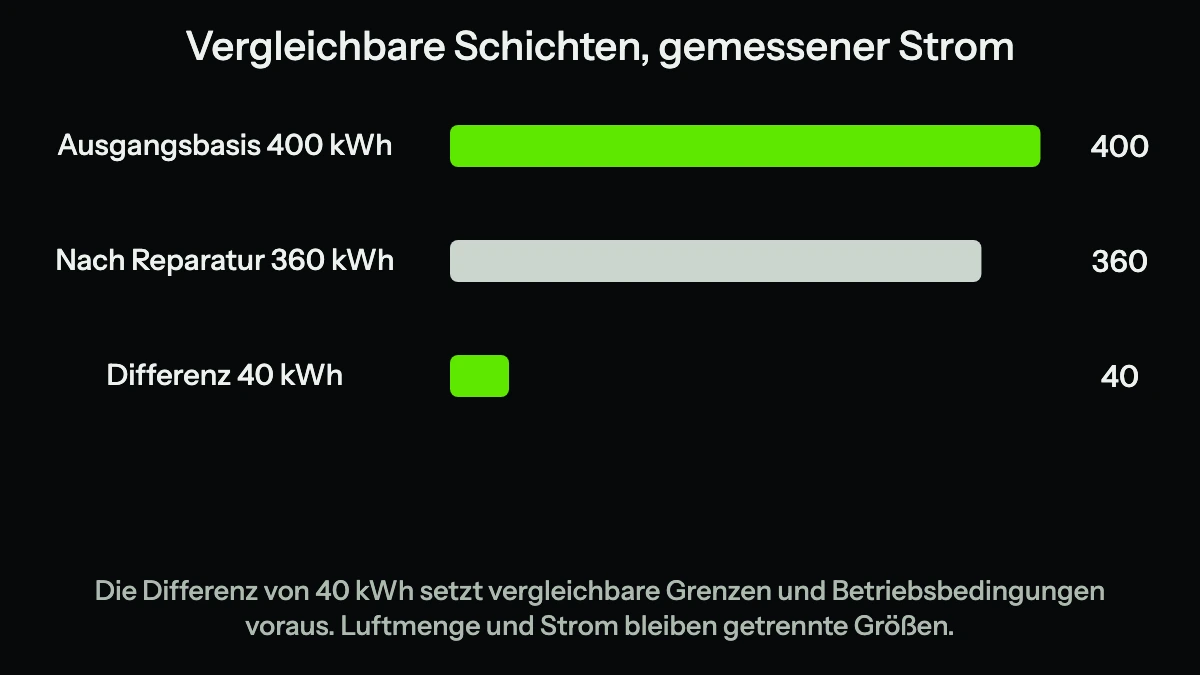

Die Ausgangsenergie beträgt 400 kWh; die spätere Schicht verbraucht 360 kWh. Die beobachtete Differenz ist 40 kWh oder 10 % der Ausgangsenergie. Bei angenommenen konstanten 0,15 EUR/kWh beträgt die Differenz des Energieentgelts 6 EUR je vergleichbarer Schicht. Tatsächliche Tarife und Leistungsentgelte brauchen eine eigene Betrachtung.
40 kWh × 0,15 EUR/kWh = 6 EUR je vergleichbarer Schicht. Die Zahlen sind fiktiv; andere Produktions-, Wetter- und Steuerungsänderungen müssen untersucht werden.
| Vergleichbare Eingabe | Ausgangsschicht | Schicht nach Reparatur |
|---|---|---|
| Dauer | 8 h | 8 h |
| Akzeptierte Ausbringung | 3.600 Einheiten | 3.600 Einheiten |
| Geforderter Betriebsdruck | 6,5 bar | 6,5 bar |
| Mittlere gemessene Leistung | 50 kW | 45 kW |
| Energie | 400 kWh | 360 kWh |
| Energie je 1.000 akzeptierte Einheiten | 111,11 kWh | 100 kWh |
Die Steuerungsreaktion vor der Ergebnisbehauptung verstehen
Ein Kompressor kann im Leerlauf weiterhin erheblich Leistung aufnehmen, wegen einer Mindestmengengrenze weiterlaufen oder über variable Drehzahl reagieren. Prüfen Sie tatsächlichen Steuerungszustand, Anzahl laufender Kompressoren und Druckeinstellungen. Nach der Leckagereparatur kann eine Steuerungsprüfung nötig sein, um den erwarteten elektrischen Nutzen zu erreichen.

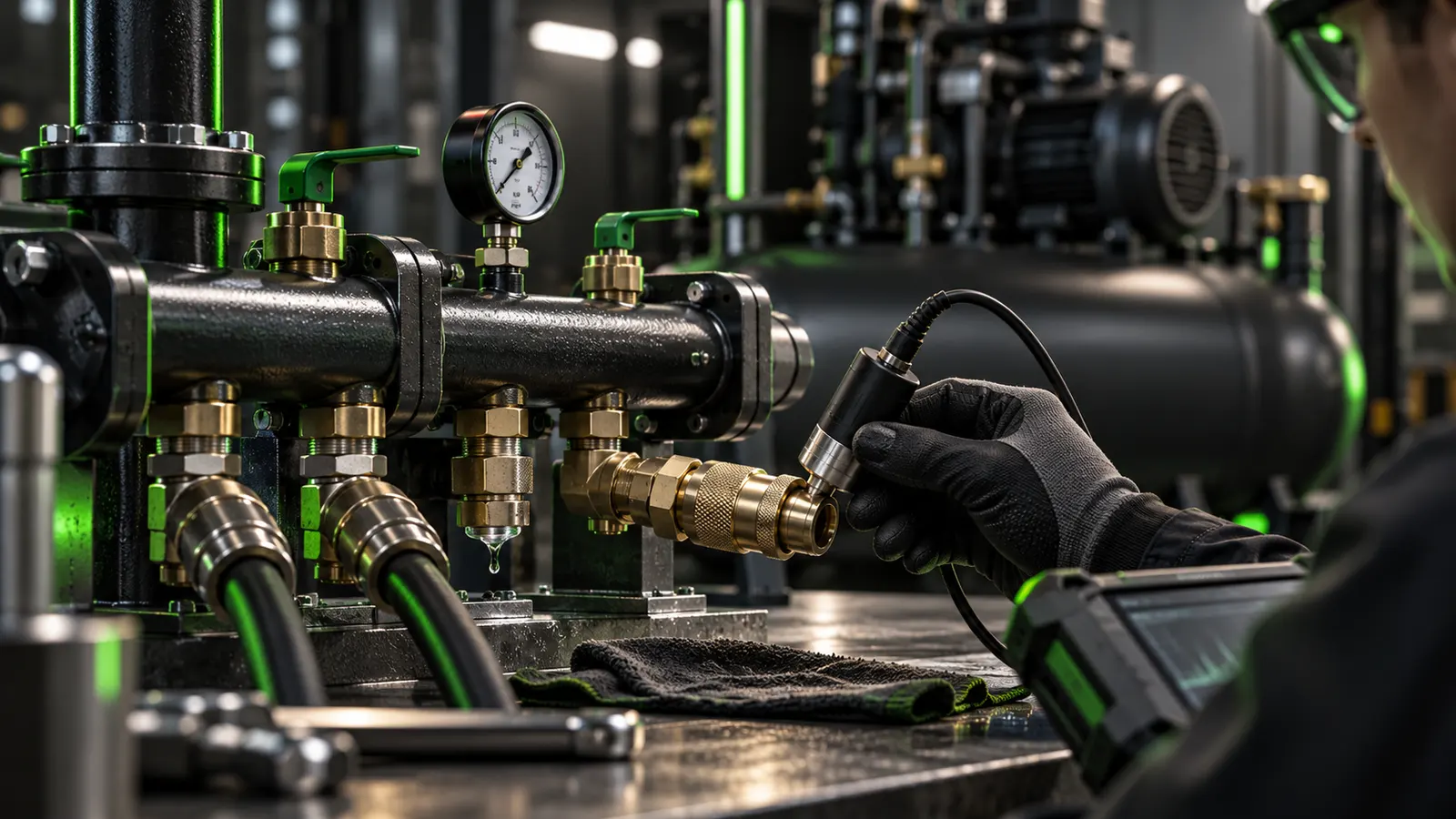

Betreiben oder verändern Sie keine unter Druck stehende Anlage anhand dieses Leitfadens. Leckagesuche, Freischaltung und Reparatur erfordern geschulte Personen und freigegebene Verfahren. Eine Ultraschalluntersuchung lokalisiert eine mögliche Leckage. Sie ersetzt weder einen sicheren Reparaturplan noch eine Strommessung mit passender Abgrenzung.
Normale Änderungen nicht als Reparaturwirkung ausweisen
Prüfen Sie Produktmix, Betriebsstunden, Umgebungsbedingungen, Luftverbraucher, Druckprofil, Leerlaufzeiten und Kompressorsteuerungsänderungen. Weniger kWh bei kürzerer Produktion sind kein gleichwertiger Vergleich. Ein vergleichbares Paar liefert nützliche Hinweise. Wiederholte vergleichbare Zeiträume und die Berücksichtigung anderer Änderungen stützen den Schluss stärker.
Nutzen Sie Energie je akzeptierter Einheit als ergänzende Kennzahl mit derselben Abgrenzung. Anfangs 111,11 und später 100 kWh je 1.000 Einheiten stimmen hier mit der absoluten Differenz überein, weil die Ausbringung gleich ist. Geänderte Mengen oder Grundlasten können die Quote aus anderen Gründen bewegen.
- Die Ausgangsbasis erfassen
Leistungsverlauf, Druck, Steuerungen, Luftbedarf und Produktionsgrenze festhalten.
- Sicher identifizieren und reparieren
Ein qualifiziertes Team einsetzen und Reparaturort, Datum sowie Methode bewahren.
- Vergleichbaren Betrieb messen
Last und Druck vergleichbar halten oder eine geeignete Anpassung dokumentieren.
- Beständigkeit prüfen
Leckagen, Steuerungen und elektrische Leistung über repräsentative Zeiträume erneut prüfen.
Nur mit sichtbarer Betriebsannahme aufs Jahr hochrechnen
Träte dieselbe Differenz von 40 kWh in 250 vergleichbaren Schichten auf, ergäbe sich bedingt eine Energiedifferenz von 10.000 kWh und 1.500 EUR zum angenommenen Tarif. Diese Multiplikation ist ein Szenario. Sie beweist nicht, dass der Jahresbetrieb den beiden Lehrschichten entspricht.
Trennen Sie Energieentgelte von Leistungsentgelten, Instandhaltungsänderungen, Reparaturkosten und Produktionswirkungen. Addieren Sie keinen angeblichen Produktionsnutzen, der bereits in einer Stillstandskostenschätzung steckt, ohne Überschneidungen zu prüfen.
Ein erneut messbares Reparaturregister führen
Das Register sollte jede Reparaturaktion mit Messgrenze, Ausgangsbasis, Vergleichsbedingungen, Druckprüfungen und späterem Ergebnis verbinden. Fehlende Druck- oder Steuerungsdaten können die Zuordnung der Stromänderung offenlassen, selbst wenn die Leckage eindeutig repariert wurde.
Der Download enthält die fiktiven Vergleichsschichten und eine leere Messvorlage für erneute Prüfungen.
Praxis-Checkliste
- Die elektrische Zählergrenze definieren.
- Gemessene Leistung oder Energie verwenden.
- Produktion und akzeptierte Ausbringung erfassen.
- Druck- und Steuerungsnachweise bewahren.
- Freigegebene sichere Leckagereparaturverfahren verwenden.
- Andere Änderungen zwischen Zeiträumen prüfen.
- Annahmen der Jahreshochrechnung ausdrücklich kennzeichnen.
- Beständigkeit und neue Leckagen erneut prüfen.
