Statistische Versuchsplanung: Wenn zwei Einstellungen zusammenwirken

Zuerst Zielgröße und sichere Faktorbereiche wählen

Legen Sie fest, was der Versuch messen soll. Hier ist es die Siegelnahtfestigkeit in Newton. Faktor A ist eine niedrige oder hohe Temperatureinstellung, Faktor B eine kurze oder lange Siegelzeit. Die Bezeichnungen stehen für fiktive freigegebene Versuchsstufen, nicht für Betriebsempfehlungen.

NIST definiert einen vollfaktoriellen Versuch als Prüfung aller Kombinationen ausgewählter Stufen. Zwei Faktoren mit jeweils zwei Stufen ergeben vier Behandlungskombinationen. Legen Sie die Bereiche mit Prozess- und Sicherheitsfachleuten fest, prüfen Sie die Messeignung und definieren Sie Material sowie Messmethode eindeutig. Gage R&R kann helfen, Messstreuung vor dem Versuch zu untersuchen.

Jede Kombination in getrennten Versuchen prüfen

Unser illustrativer Datensatz enthält je Kombination zwei unabhängig vorbereitete Versuchsdurchläufe. Die Tabelle dient dem Lesen, nicht der Durchführung. Der Download enthält die vorgeschlagene zufällige Reihenfolge der Versuch-ID 3, 1, 8, 5, 2, 7, 4, 6. Tatsächliche Einschränkungen können Blöcke oder einen anderen Versuchsplan erfordern.

Zwei Messungen derselben Siegelnaht sind keine zwei unabhängigen Prozessversuche. Erfassen Sie Charge, Zeitpunkt, Bedienperson, Maschinenzustand und Beschränkungen. Geben Aufwärmen, Werkzeugwechsel oder Chargen eine Struktur vor, berücksichtigen Sie diese, statt vollständige Randomisierung vorzutäuschen.

Die Wechselwirkung vor einer Einstellempfehlung verstehen

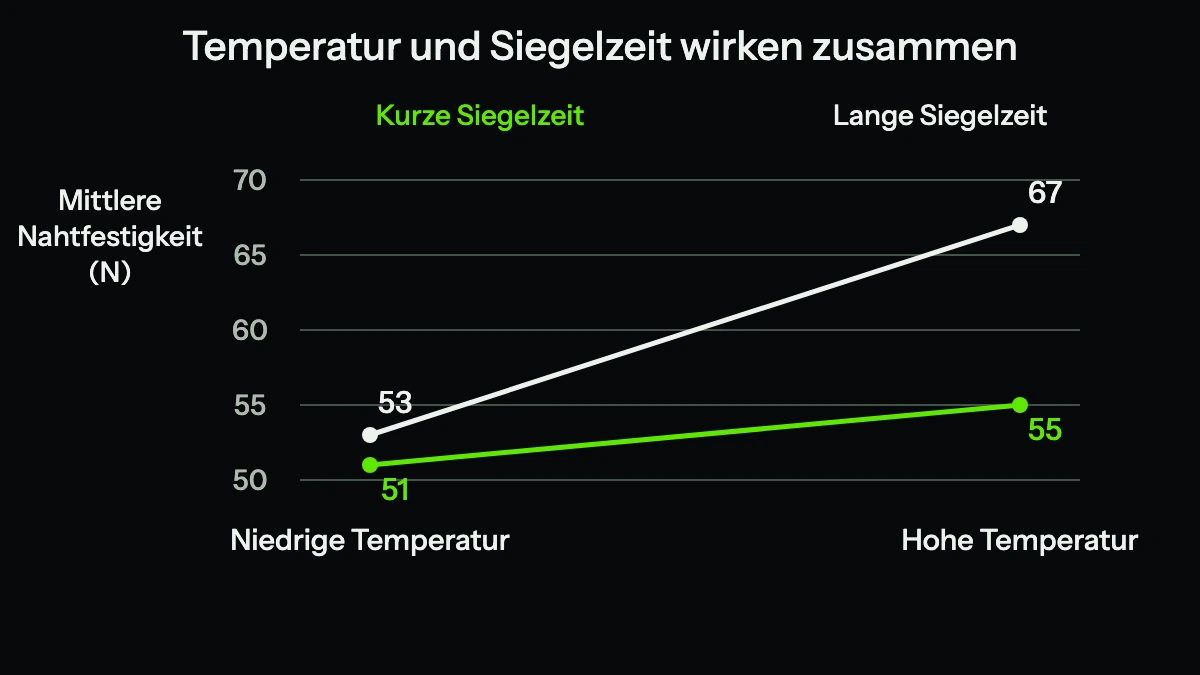

Bei kurzer Siegelzeit erhöht der Wechsel von niedriger zu hoher Temperatur den Mittelwert um 4 N: 55 − 51. Bei langer Siegelzeit bringt dieselbe Temperaturänderung 14 N: 67 − 53. Die Temperaturwirkung hängt also von der Siegelzeit ab. Das ist die betriebliche Bedeutung einer Wechselwirkung.

Über den ausgeglichenen Versuchsplan beträgt der Temperaturhaupteffekt 9 N: Mittelwert bei hoher Temperatur 61 minus Mittelwert bei niedriger Temperatur 52. Der Haupteffekt der Siegelzeit beträgt 7 N. Bei der üblichen Codierung −1/+1 ist der AB-Wechselwirkungseffekt 5 N und sein Koeffizient im angepassten Modell 2,5 N. Geben Sie die Konvention an: Die Differenz der einfachen Effekte beträgt 10 N, nicht 5 N.

Streuung schätzen und das Modell prüfen

Nach der Anpassung von Achsenabschnitt, A, B und AB bleiben bei acht Beobachtungen 4 Freiheitsgrade für die Reststreuung innerhalb der Kombinationen. Die Quadratsumme innerhalb der Gruppen beträgt 8 N², das mittlere Quadrat somit 2 N². Diese Rechnung ist eine Lehrkontrolle, keine Prozessqualifizierung.

Prüfen Sie Residuen, ungewöhnliche Durchläufe, Unabhängigkeit und Messgrenzen, bevor Sie statistische Schlüsse ziehen. Ein Zweistufenmodell weist keine Krümmung zwischen oder außerhalb der gewählten Einstellungen nach. NIST weist darauf hin, dass Zentrumspunkte Krümmung erkennen können, allein aber keine vollständige quadratische Wirkungsfläche bestimmen.

1. Die technische Frage definieren

   Zielgröße, Faktoren, sichere Bereiche und entscheidungsrelevante Bedingungen wählen.

2. Die Versuchsstruktur planen

   Unabhängige Wiederholungen, Reihenfolge, Blöcke und Erfassungsfelder vor der Datensammlung festlegen.

3. Effekte und Unsicherheit auswerten

   Wechselwirkungen, Residuen, Annahmen und praktische Folgen gemeinsam prüfen.

4. Eine mögliche Einstellung bestätigen

   Vor der Änderung der Serienproduktion einen freigegebenen Bestätigungsversuch unter repräsentativen Bedingungen durchführen.

Die festeste Naht vom besten Prozess unterscheiden

Höhere Festigkeit ist nicht automatisch das Ziel. Eine Naht kann eine obere Funktionsgrenze haben, die Verpackung beschädigen oder die Linie verlangsamen. Berücksichtigen Sie relevante Qualitäts-, Durchsatz- und Energiegrenzen, bevor Sie eine Einstellung auswählen.

Extrapolieren Sie nicht außerhalb des untersuchten Bereichs und übertragen Sie keine fiktiven Faktorstufen auf Anlagen. Verknüpfen Sie mit PDCA Vorhersage, Ergebnis und nächste Entscheidung. Die statistische Versuchsplanung, kurz DOE, liefert innerhalb dieses Lernzyklus eine Planungs- und Auswertungsmethode.

Den Versuchsdatensatz samt Überraschungen aufbewahren

Der Download enthält die acht fiktiven Ergebnisse, Kombinationsbezeichnungen und vorgeschlagene Reihenfolge sowie Leerfelder für eine tatsächliche Studie. Bewahren Sie Änderungen, Ausschlüsse und Abweichungen mit Begründung auf. Ein sauberer Endmittelwert kann einen nicht erfassten Materialwechsel nicht rekonstruieren.

Eine Simulation kann anschließend die Folgen einer Prozessannahme untersuchen. Sie ist aber ein eigenes Modell und macht aus diesem kleinen Lehrversuch keine nachgewiesene Werksleistung.
